จากการทำ Moxon สายอากาศ ย่าน 2m หรือ ย่านวิทยุสมัครเล่น 144-147 MHz ที่ทดสอบด้วยเครื่องวัด SWR ได้ค่า VSWR ลงตัว โดยที่ไม่ต้องปรับอะไรเพิ่มเติม พอได้เครื่องวิเคราะห์ NanoVNA มาช่วยมาวัดค่าวิเคราะห์ ปรากฏว่าความถี่ที่ SWR ลงต่ำสุด อยู่ที่~143 MHz และเมื่อต่อสายนำสัญญาณออกอากาศจริง SWR ต่ำสุด ลงที่ความถี่ต่ำไปอีก
เริ่มแก้ตรงไหนดี ทดลองขยับความห่างของช่องระหว่าง B กับ D ออกดูก่อนเพราะเป็นจุดที่แก้ไขได้ไม่ยาก ช่วยได้แต่ยังไม่ดี หรือว่าผิดสูตร ..ที่เห็นโพสต์ในเฟส ความยาวช่วงด้าน A ~ 74.5 Cm สัดส่วนอื่นก็ต่างกัน ทำตามสูตรนั้น (A=74cm) SWR ต่ำสุดความถี่ก็ไม่ได้ตรงย่านวิทยุสมัครเล่น ทำการ ดัด ตัด เส้นลวดเดิม จนมีสภาพไม่เป็นลวดแล้ว ก็ยังวนอยู่ต่ำกว่า 144 MHz จึงกลับมาใช้สูตรเดิม แต่ปรับเปลี่ยนสายเฟส เป็นสาย RG8 ยาว 1/4 lambda ปรับโครงสร้างไม่ให้สายเฟสพาดฝานในกรอบสายอากาศ ผลการวิเคราะห์ VNA ไม่ดีขึ้น ..นึกว่าทางตันซะแล้ว

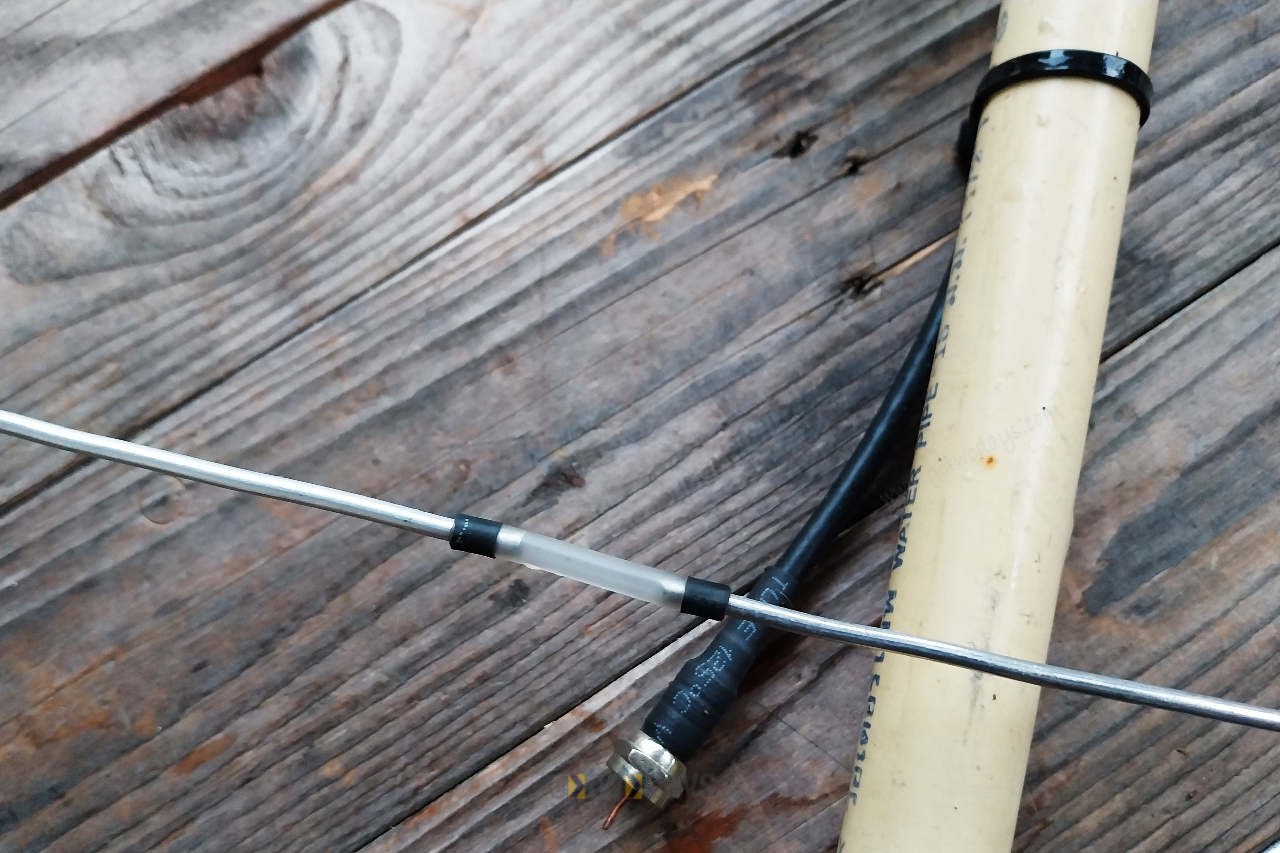

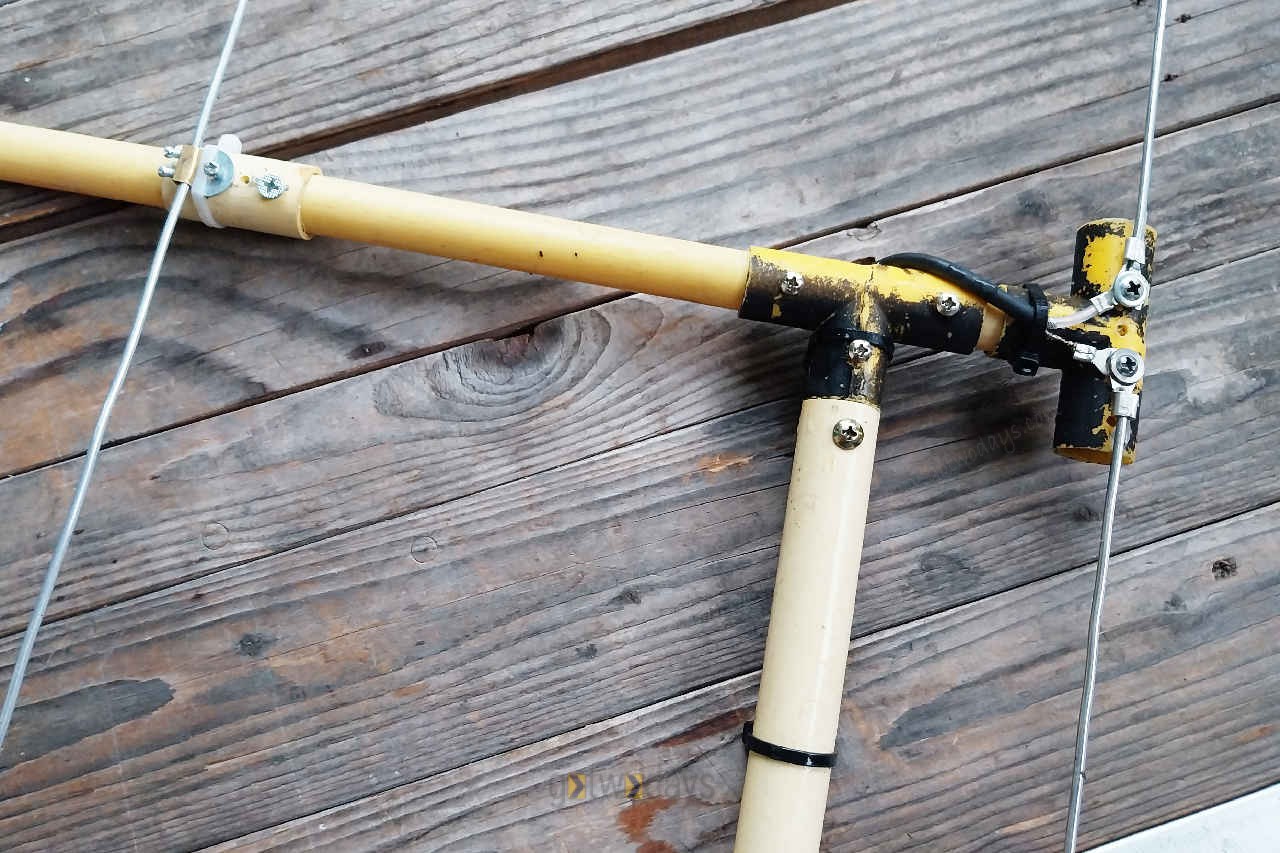

แล้ว.. ในความเป็นทฤษฎีมันก็มีความบังเอิญ เมื่อเราเลื่อนมือจับลวดในตำแหน่งที่เปลี่ยนไป เห็นจุดต่ำสุด SWR หน้าจอเครื่อง VNA เลื่อนไปมา คิดว่าวัสดุทุกอย่างที่สัมผัส หรืออยู่ใกล้ลวดมีผลต่อการกระจายคลื่น จึงออกแบบโครงสร้างใหม่เสากลางขึ้นครึ่งเดียว แยกซ้ายขวาด้วยท่อสามทาง ปลายด้านจุดป้อนสัญญาณใส่ท่อสามทางเช่นกัน ไว้ยึดขั้วสายนำสัญญาณ ส่วนปลายลวดทั้งสองใช้เป็นท่อยางเสียบพอพยุงไว้ ไม่ใส่ลึกเกิน ลองครอบยางลึกเกินไป ทำให้ ค่า SWR ต่ำลง โครงตรงกลางให้เลื่อนได้ เพื่อปรับระยะห่างปลายลวด B-D ให้ได้ค่าที่เหมาะสม
ตัดลวดใหม่กลับมาใช้สัดส่วนเดิม แต่ตัดเผื่อไว้ แล้วค่อยตัดปลายออกทีละนิด สุดท้ายได้ดังนี้

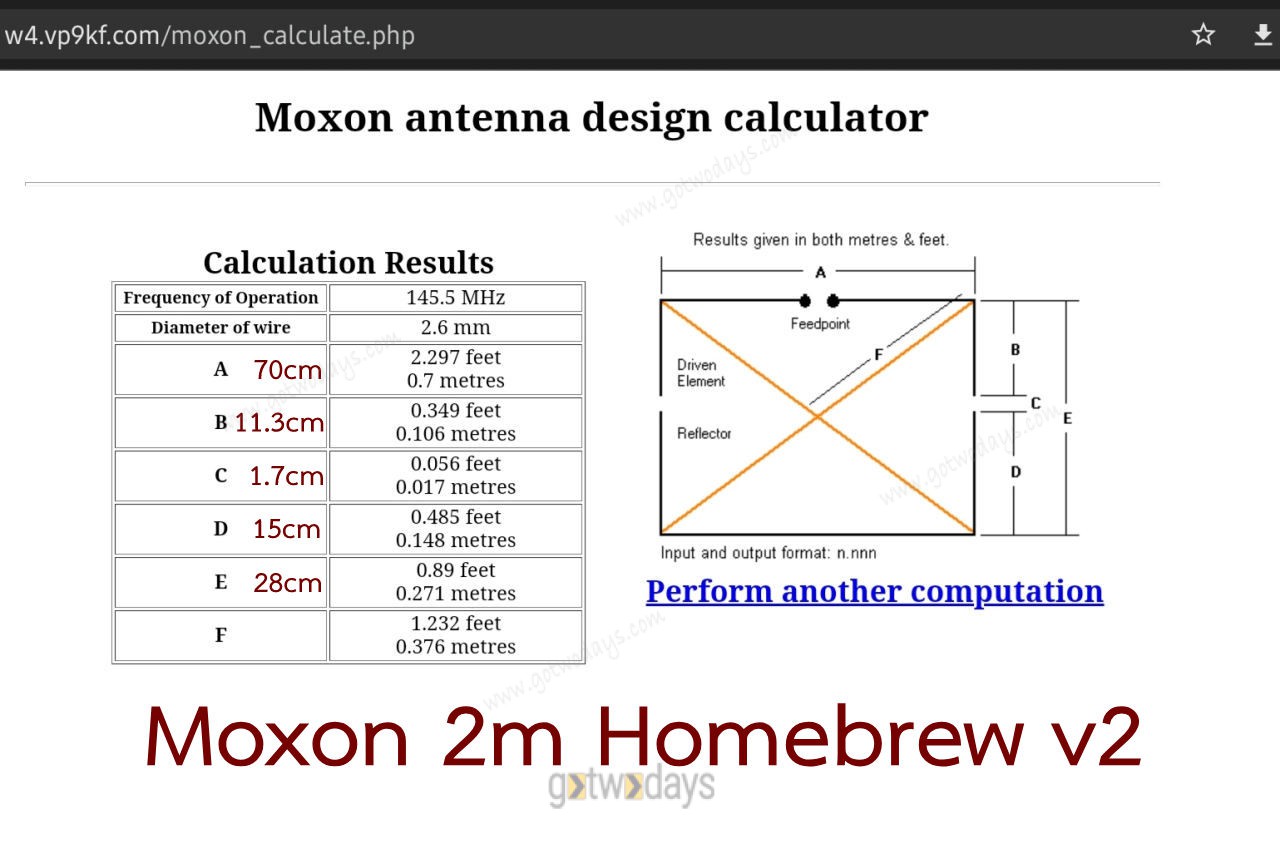

ความยาว Driven element A=70cm. B=11.3cm. ระยะห่างจุดป้อนสัญญาณเว้นไว้ ~1.5cm.
ระยะห่างของส่วนปลายลวด C~1.7cm.
ความยาว Reflector เท่ากับ A=70cm. D=15cm.
รวม B+ C+ D จะได้เท่ากับความกว้าง 28cm.

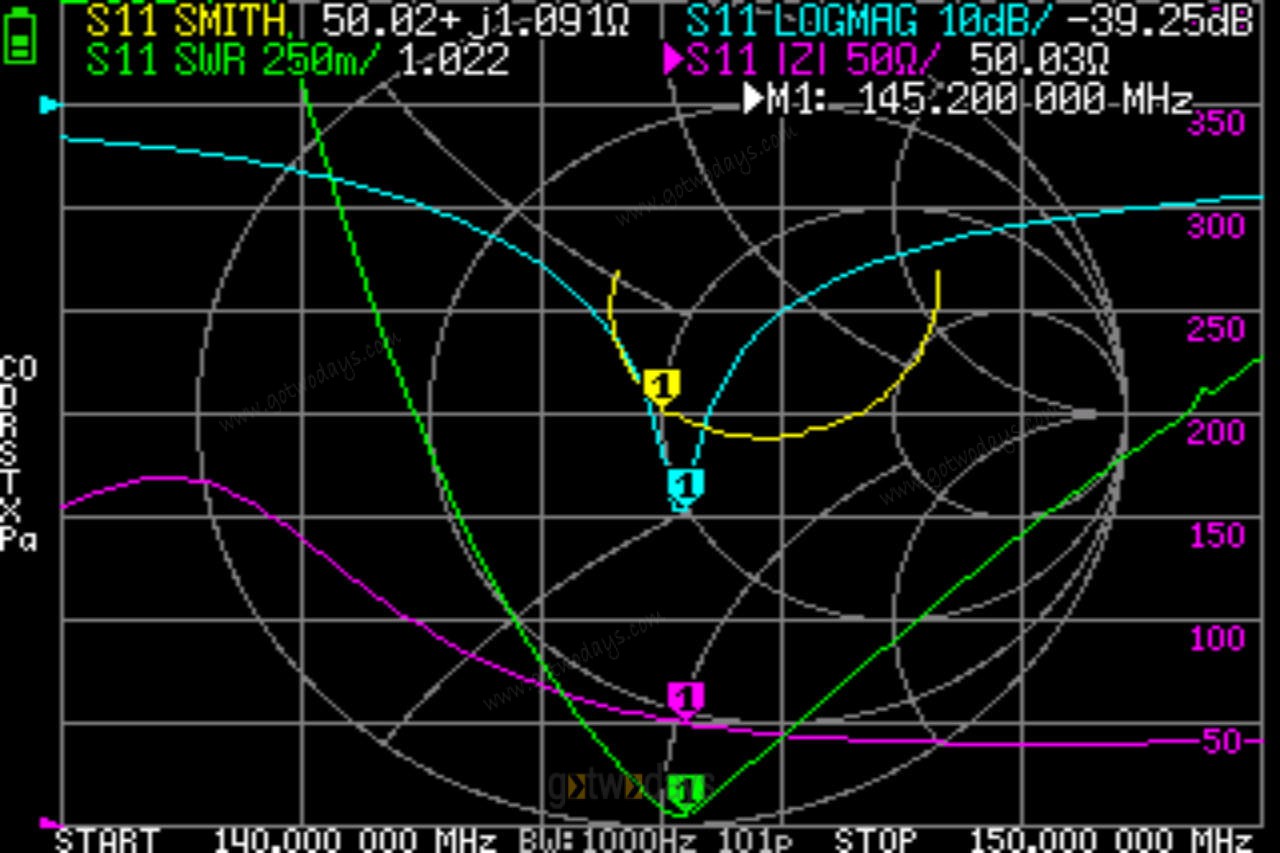

รูปแบบกราฟ SWR ลงตัว แหลมแคบแต่อยู่ในช่วงที่ยังรับได้ ต่ำสุดที่ 145.200 MHz SWR 1.02:1 |z| 50 ohm
144.0 MHz SWR 1.40:1 |z| 68 ohm
144.5 MHz SWR 1.12:1 |z| 58 ohm
147.0 MHz SWR 1.39:1 |z| 41 ohm

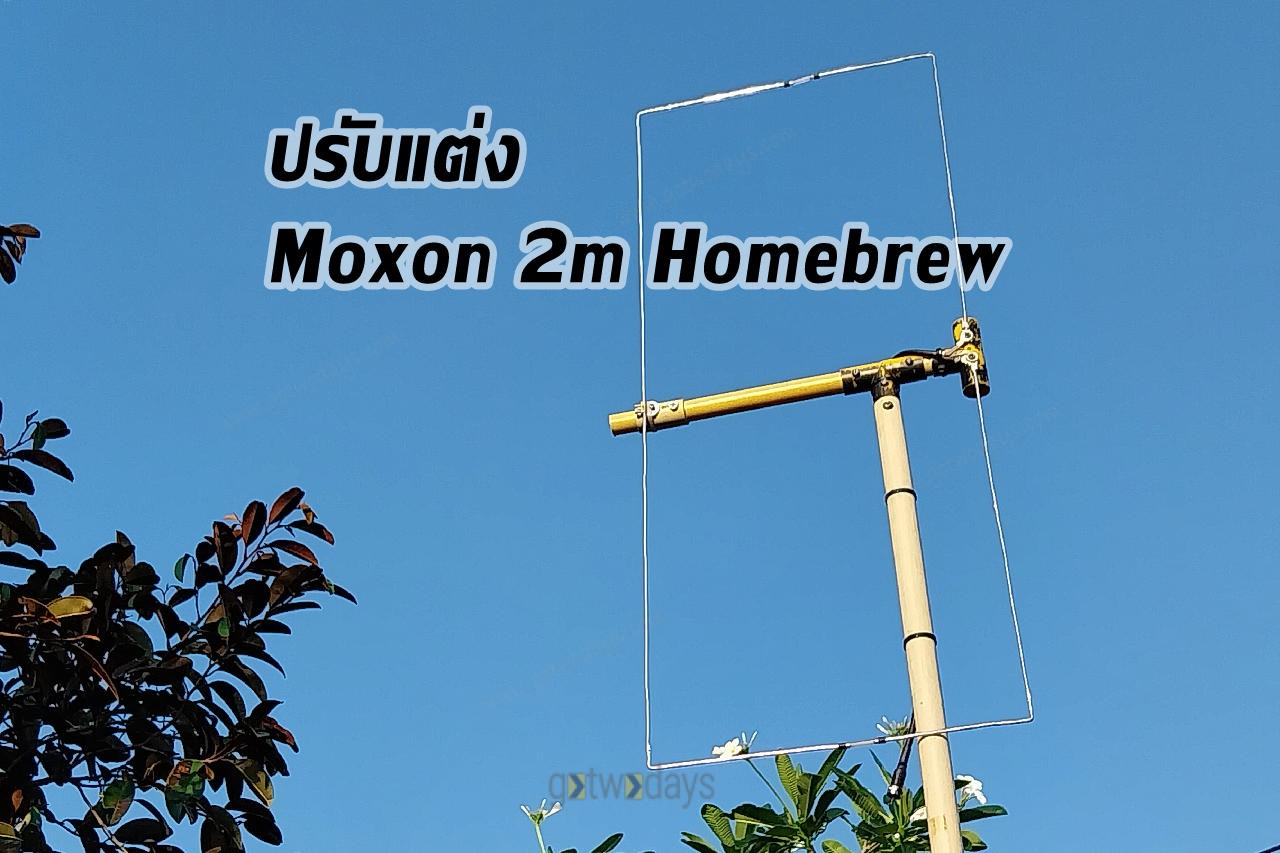

สรุปการทำสายอากาศเอง (Homebrew) เป็นการเรียนรู้ เป็นการทดลอง โดยมีทฤษฎีเป็นตัวตั้ง รูปแบบเป็นส่วนรอง ที่เหลือเป็นการปรับแต่งให้ลงตัว เท่านี้ก็ใช้ได้สำหรับนักวิทยุสมัครเล่น สายอากาศตัวนี้ตั้งใจจะใช้อย่างเป็นทางการในการแข่งขัน Thailand Field Day Contest หรือ TEDC 2026 ที่ผ่านมา กลายเป็นว่าเอาตัวนี้เป็นรอง เพราะได้ทำสายอากาศ J-pole อีกอันขึ้นมาใช้แทน เพื่อนนักวิทยุสมัครเล่นลองเอาไปทำดู ผลเป็นอย่างไร กลับมาบอกกันบ้าง แนะนำแลกเปลี่ยนความคิดเห็นกันได้
QRU 73
